原装力士乐M-3SEW6C3X-420MG24N9K4/V换向阀

参考价:   ¥1450.00/件

库存量:   143件

起定价:   ¥1450.00/件

订购满2件   ¥1420.00/件


全网询价 联系方式 扫码加微信
站内搜索

友情链接
  • 暂无链接
首页 > 商城 > 原装力士乐M-3SEW6C3X-420MG24N9K4/V换向阀
产品参数

产品名称:原装力士乐M-3SEW6C3X-420MG24N9K4/V换向阀

起批 1-2件 3件以上
价格 1450.00 1420.00
品牌 力士乐REXROTH 名称 换向阀
型号 M-3SEW6C3X-420MG24N9K4/V 特点 体积小 重量轻 推力大
销售 全国销售
详细信息

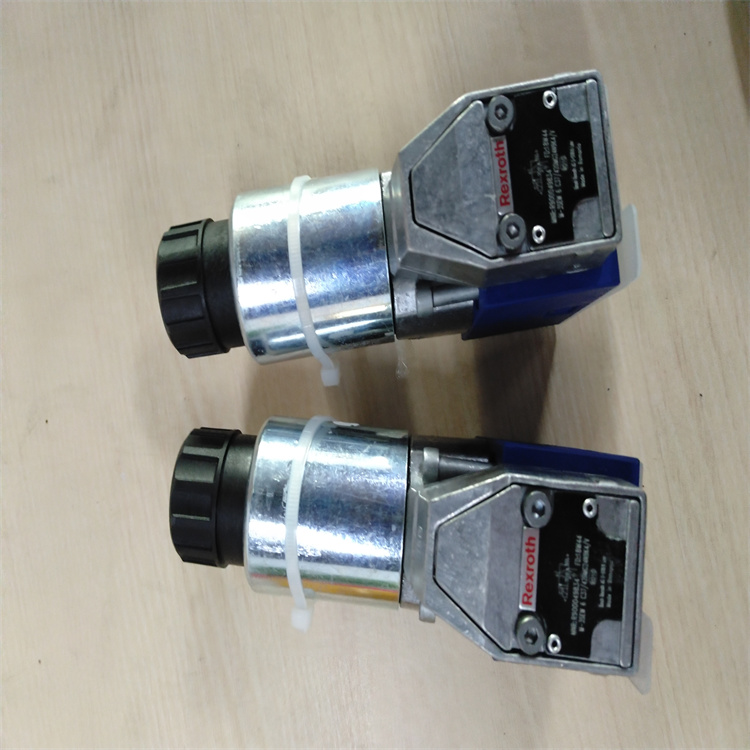

原装力士乐REXROTH M-3SEW6C3X-420MG24N9K4-V换向阀



       力士乐M-.SED型方向座阀简介:Rexroth直动式方向座阀,力士乐M-.SED型方向座阀是使用电磁起动的直动式方向座阀。它控制流体的启动,停止和方向,基本构成是外壳(1),线圈(2),阀座(7)和(11)以及闭合元件(4)。手动应急操作(6)允许不给线圈通电而操作阀。

原装力士乐REXROTH M-3SEW6C3X-420MG24N9K4-V换向阀
照片 927 (1455)
         力士乐M-.SED型方向座阀特点:带电磁启动的直动式方向座阀;油口安装面符合 DIN 24340 结构形式 A(不带定位孔);油口安装面符合ISO4401-03-02-0-05和NFPA T3.5.1 R2-2002 D03(带定位孔);安全换向,也能够在压力下长期停机;带可拆卸线圈的湿式插脚直流电压线圈 (通过整流器可适用于交流电压);电磁线圈可旋转 90°;更换线圈时,不必打开耐压密闭腔体;电气连接作为单个连接;带隐式手动应急操作,可选;感应式位置继电器(无触点)。

       力士乐M-.SED型方向座阀基本原理(二位三通方向座阀):
阀的初始位置(常开 "UK" 或常闭 "CK")由弹簧(5)的放置位置确定。闭合元件(4)后面的腔体(3)连接到油口 P 并在油口 T处密封。因此,阀是根据起动力(线圈和弹簧)进行压力补偿的。
特殊的闭合元件(4)允许对油口 P,A 和 T 加压至工作压力(350 bar),而且允许流体沿两个方向流动(请参见符号)!在初始位置,闭合元件(4)由弹簧(5)压入阀座(11),在工作位置,由线圈(2)压入阀座(7)。流体被堵塞。在二位二通方向座阀上,回油口是内部堵塞的。
原装力士乐REXROTH M-3SEW6C3X-420MG24N9K4-V换向阀
照片 927 (1456)

通过位于二位三通方向座阀下方称为 "Plus-1 板" 的叠加阀 板,可实现二位四通方向座阀的功能。
Plus-1 板的功能:初始位置:   不操作主阀。弹簧(5)将闭合元件(4)保持在阀座(11)  上。油口 P 被堵塞,油口 A 连接到油口 T。一条先导管路连  接 A 和先导阀芯(8)的较大区域,因而可卸载至油箱。通  过 P 施加的压力会将滚珠(9)推到阀座(10)上。从而允  许 P 连接到 B,并允许 A 连接到 T。
原装力士乐REXROTH M-3SEW6C3X-420MG24N9K4-V换向阀
照片 927 (1457)

过渡机能:   操作主阀时,闭合元件(4)克服弹簧(5)移动并被压入阀  座(7)。此过程中,这将关闭油口 T,而将 P,A 和 B 短  暂连接在一起。  – 阀芯位置:   P 连接到 A。由于泵压力经由 A 作用在先导阀芯(8)的较大  区域上,滚珠(9)被压入阀座(12)。因此,B 连接到 T,P   连接到 A。Plus-1 板中的滚珠(9)具有 "正阀芯遮盖"。

我司经销相关型号如下:
M-3SEW6U3X/630M M-3SEW6C3X/630M M-4SEW6D3X/420M 方向座阀
M-4SEW6Y3X/420M M-4SEW6D3X/630M M-4SEW6Y3X/630M 方向座阀
原装力士乐REXROTH M-3SEW6C3X-420MG24N9K4-V换向阀
