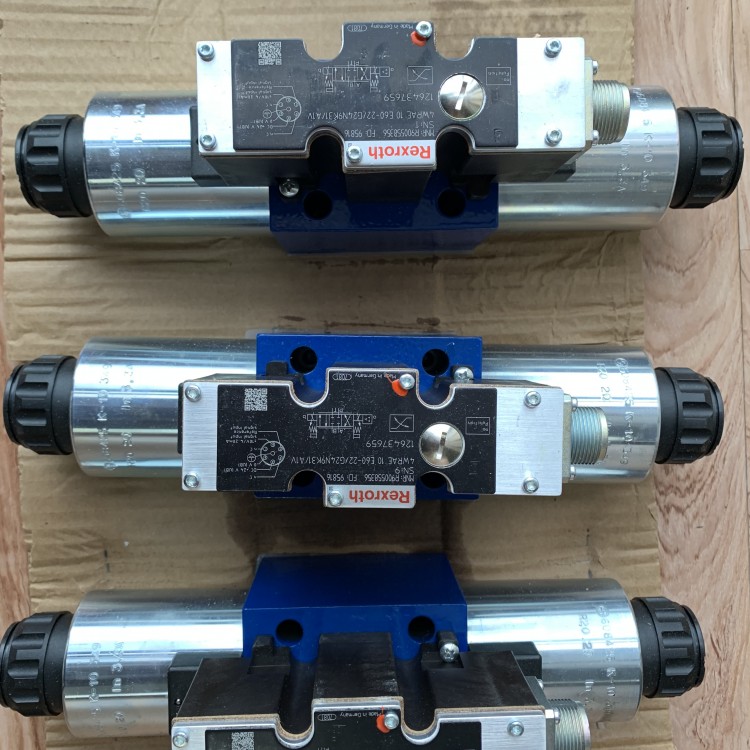

4WRAE10E60-2X-G24N9K31力士乐REXROTH比例阀

参考价:   ¥8900.00/件

库存量:   109件

起定价:   ¥8900.00/件

订购满2件   ¥8800.00/件


全网询价 联系方式 扫码加微信
站内搜索

友情链接
  • 暂无链接
首页 > 商城 > 4WRAE10E60-2X-G24N9K31力士乐REXROTH比例阀
产品参数

产品名称:4WRAE10E60-2X-G24N9K31力士乐REXROTH比例阀

起批 1-2件 3件以上
价格 8900.00 8800.00
品牌 力士乐REXROTH 名称 电磁阀
型号 4WRAE10E60-2X-G24N9K31 通径 10通径
线圈是否可更换
详细信息
4WRAE10E60-2X-G24N9K31力士乐REXROTH比例阀


4WRAE 10 E1-60-2X/G24N9K31/A1V阀特征

-二级阀主要由比例阀的各个组件组成。

- "主级零电位”的零电位调节是工厂预设的,可以通过控制电子元件中的电位计,在公称行程的 30 %范围内进行调节。拆下阀体前面的塞螺钉后,方可对集成控制电子元件进行检修。

必须重新调节更换后的先导控制阀或控制电子元件。全部调节工作只能由指定的专业人员执行。
4WRAE10E60-2X-G24N9K31力士乐REXROTH比例阀
IMG_1854

 高频响比例伺服阀产品说明

4WRPE 型阀门是带有电气位置反馈和集成电子元件 (OBE) 的直动式方向控制阀。

设置

阀门的基本构成包括:

阀体 (1) ▪

带有压缩弹簧(3.1 和 3.2)的控制阀芯 (2) ▪

带位置传感器 (4) 的控制线圈(可选配电子元件保护膜(8)) ▪
4WRAE10E60-2X-G24N9K31力士乐REXROTH比例阀
IMG_1855

行程线圈 (7) ▪

带模拟接口 (6) 的集成控制电子元件 (OBE) (5)(可选配衰减阀板(9)) ▪

集成电子元件 (OBE) 将指定控制值与位置实际值进行比较。在有控制偏差的情况下,将ji huo相关线圈。由于磁力发生改变,控制阀芯 (2) 将扺住相应弹簧进行调节。行程/控制阀芯横截面积通过与控制值的比例进行控制。在控制值预设值为 0 V 的情况下,电子元件将控制阀芯 (2) 调节到中心位置。
4WRAE10E60-2X-G24N9K31力士乐REXROTH比例阀
IMG_1849

错误检测

如果出现以下错误情况,电子元件将使控制线圈断电:

低于小电源电压 ≤ 15 V(重新启动 ≥ 17.5 V)。 ▪

整体结构“F1”:低于小电流控制值 2 mA(包括控制值线的电缆中断(电流环)) ▪

控制阀芯 (2) 在压缩弹簧(3.1 和 3.2)的作用下保持在机械中心位置((带有符号 V)不适用于液压中心位置)。

衰减阀板“D”

衰减阀板 (9) 降低加速振幅集成电子元件上的加速振幅(频率 > 300 Hz)。

注意:

对于主要为低激励频率 (<300 Hz) 的应用,不建议使用衰减阀板。

电子元件保护膜“-967”

要保护集成电子元件 (OBE) 壳体中的冷凝格式,可以使用电子元件保护膜 (8)。

建议用于空气湿度高且周期温度变化明显的外部工业标准条件(例如室外)。

二位四通方向阀

4WRPE 型阀门是带有电气位置反馈和集成电子元件 (OBE) 的直动式方向控制阀。

阀门的基本构成包括:

阀体 (1) ‐

带有压缩弹簧 (3) 的控制阀芯 (2) ‐

带位置传感器 (4) 的控制线圈(可选配电子元件保护膜(8)) ‐

带模拟接口 (6) 的集成控制电子元件 (OBE) (5)(可选配衰减阀板(9)) ‐
4WRAE10E60-2X-G24N9K31力士乐REXROTH比例阀
IMG_1847

集成电子元件 (OBE) 将指定控制值与位置实际值进行比较。在有控制偏差的情况下,将激活控制线圈。由于磁力发生改变,控制阀芯 (2) 将扺住控制弹簧进行调节。行程/控制阀芯横截面积通过与控制值的比例进行控制。当预设控制值为正时,阀门从 P 至 B 或从 A 至 T 打开。当控制值预设为负时,则控制阀芯位置无变化。

      阀用于模拟控制,是介于普通开关控制与伺服控制之间的控制方式,它也特别适合于

  设备的革新或改造。使设备自动化控制水平大为提高。其在现代液雌系统中占比例很大口

  与普通液压阀相比.比例阀的优点是:①能简单地实现远距离控制:②能连续地、按比例地控制液压系统的压力和流量。从而实现对执行机构的位置、速度和力的连续控制,并能防止或减小压力、速度变换时的冲击;③油路简化,元件数量少。

  比例阀适用于既要求能连续控制胀力、流量.和方向.而又不需要很I的控制精度的场合。

  比例阀也分为压力阀、流量阀和方向阀几大类。

  特点

  1可实现压力、速度的无极调节,避免了常通的开关式气阀换向时的冲击现象。

  2能实现远程控制和程序控制。

  3与断续控制相比,系统简化,元件大大减少。

  4与液压比例阀相比,体积小、重量轻、结构简单、成本较低,但响应速度比液压系统慢得多,对负载变化也比较敏感。

  5使用功率小、发热少、噪声低。

  6不会发生火灾,不污染环境。受温度变化的影响小。

  4WRE6E1-16-2X/G24K4/V

  4WRE6WA16-1X/24K4/M

  4WRE6WA16-1X/G24K4/M

  4WRE6W16-2X/G24K4/V

  4WRE6W32-2X/G24K4/V

  4WRE10W1-50-2X/G24K4/V

  4WRE10W1-75-2X/G24K4/V

  4WRE10W25-2X/G24K4/V

  4WRE10W50-2X/G24K4/V

  4WRE10W75-2X/G24K4/V

  4WREE6E16-2X/G24K31/A1V

  4WREE6E16-22/G24K31/A1V-655

  4WREE6E32-2X/G24K31/A1V

  4WREE6EA08-2X/G24K31/F1V

  4WREE6EA08-2X/G24K31/F1V

  4WREE6W1-08-2X/G24K31/F1V

  4WREE6W1-32-2X/G24K31/A1V

  4WREE6E1-32-2X/G24K31/A1V

  4WREE6W2-32-24/G24K31/A1V

  4WREE10W50-2X/G24K31/F1V

  4WREE10W1-50-2X/G24K31/F1V

  4WRAE10W1-60-22/G24K31/F1V

  4WRAE10W30-2X/G24K31/F1V

  4WRAEB6E15-22/G24N9K31/A1V

  4WRAP6W7-02-3X/G24K4/M

  4WRBA6E15-2X/G24N9Z4/M

  4WRBA6E30-2X/G24N9Z4/M

  4WRAE10W1-30-2X/G24N9K31/F1V

  4WRAE10W1-30-2X/G24N9K31/F1V

  4WRKE10W6-100L-3X/6EG24K31/F1D3M

  4WRKE16E200L-3X/6EG24EK31/A1D3M

  4WRKE16E200L-3X/6EG24ETK31/A1D3M
